Émetteur-récepteur optique 100G QSFP28 100M MPO

TS-Qsfp28-SR4

100Gb/s 100m QSFP28 Transceiver Hot Pluggable, Connecteur MTP/MPO, 850nm, VCSEL, Multimode

fonctionnalités:

² 4 chaînes indépendantes full-duplex

² Jusqu’à 27,95 Gbps par bande passante de canal

² Bande passante globale de > 100Gbps

² Connecteur optique MTP/MPO

² QSFP28 MSA conforme

² Conforme à la norme IEEE 802.3-2012 Article 88 standard IEEE 802.3bm CAUI-4 puce au module électrique standard ITU-T G.959.1-2012-02 standard

² Capacités de diagnostic numérique

² Alimentation unique +3.3V en exploitation

² Plage de température de 0°C à 70°C

² Partie conforme rohs

Applications:

² Réseau local (LAN)

² Réseau vaste (WAN)

² Commutateurs Ethernet et applications de routeur

Description:

Le TS-QSFP28-SR4 est un module de transmetteur conçu pour des applications de communication optique de 100 m. La conception est conforme à 100GbASE-SR4 de la puce IEEE 802.3-2012 Article 88 standard IEEE 802.3bm CAUI-4 puce au module électrique standard ITU-T G.959.1-2012-02 standard. Le module convertit 4 canaux d’entrée (ch) de 25,78 Gbps en données électriques de 27,95 Gbps en 4 voies de signaux optiques, et les multiplexe en un seul canal pour une transmission optique de 100 Go/s. Inversement, du côté récepteur, le module dé-multiplexe optiquement une entrée de 100 Go/s en 4 signaux de voies, et les convertit en données électriques de sortie de 4 voies.

Un câble ruban en fibre optique avec un connecteur MPO/MTP à chaque extrémité se branche sur le réceptacle du module QSFP28. L’orientation du câble ruban est « keyed » et des broches de guidage sont présentes à l’intérieur du réceptacle du module pour assurer un alignement approprié. Le câble n’a généralement pas de torsion (clé jusqu’à la clé vers le haut) pour assurer un canal approprié à l’alignement du canal. La connexion électrique est obtenue grâce à un connecteur IPASS à 38 broches ® z-pluggable.

Le module fonctionne à partir d’une seule alimentation +3.3V et des signaux de contrôle global LVCMOS/LVTTL tels que module présent, réinitialisation, interruption et mode basse puissance sont disponibles avec les modules. Une interface sérielle à 2 fils est disponible pour envoyer et recevoir des signaux de contrôle plus complexes et pour obtenir des informations diagnostiques numériques. Les canaux individuels peuvent être adressés et les canaux inutilisés peuvent être arrêtés pour une flexibilité de conception maximale.

Le T8PM01 est conçu avec facteur de forme, connexion optique/électrique et interface de diagnostic numérique selon l’Accord multi-sources QSFP28 (MSA). Il a été conçu pour répondre aux conditions d’exploitation externes les plus difficiles, y compris la température, l’humidité et les interférences EMI. Le module offre des fonctionnalités et une intégration de fonctionnalités très élevées, accessibles via une interface sérielle à deux fils.

OuDErJe¡nG Je¡nFORMUnTJeO¡n

Avantage concurrentiel :
1. Excellente qualité et garantie de 3 ans
2. Prix compétitifs
3. Compatible complet (CISCO/HP/Extreme/Juniper/H3C...)

4. Étiquette personnalisée OEM/ODM

5. Garder le stock, livraison rapide

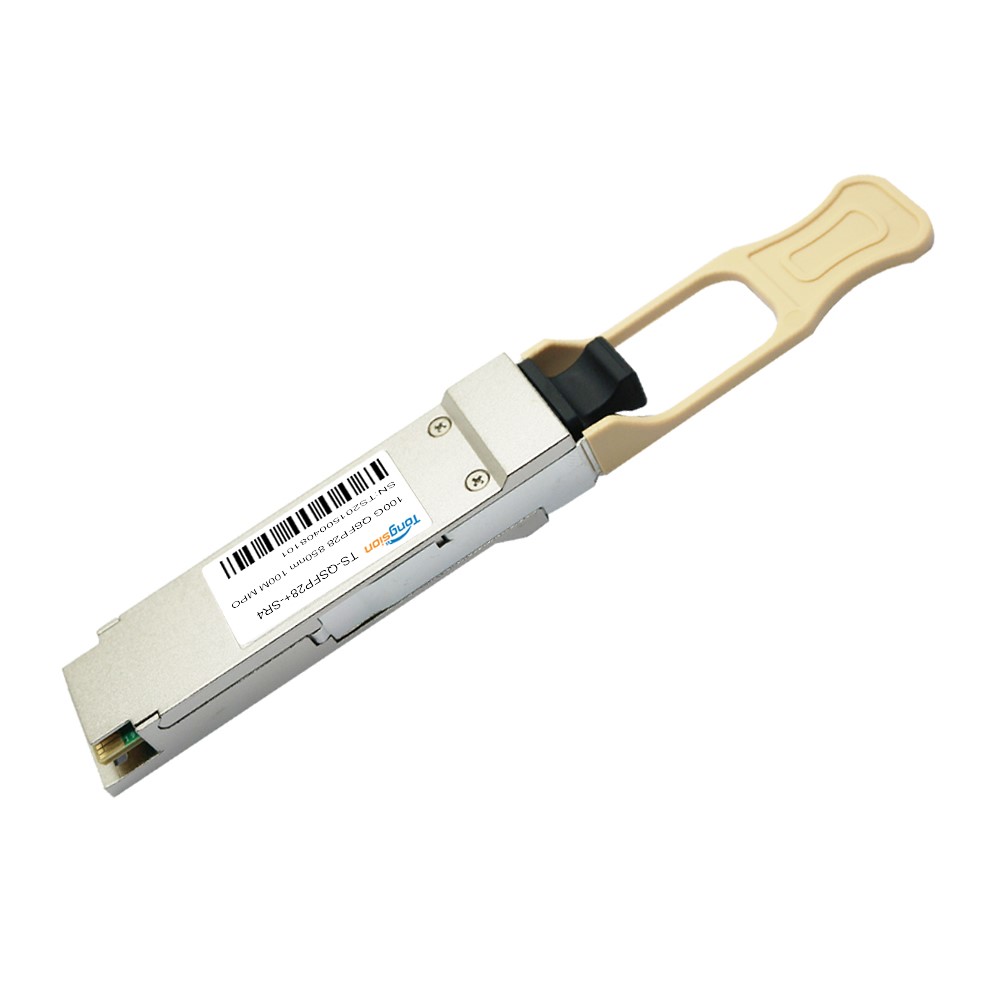

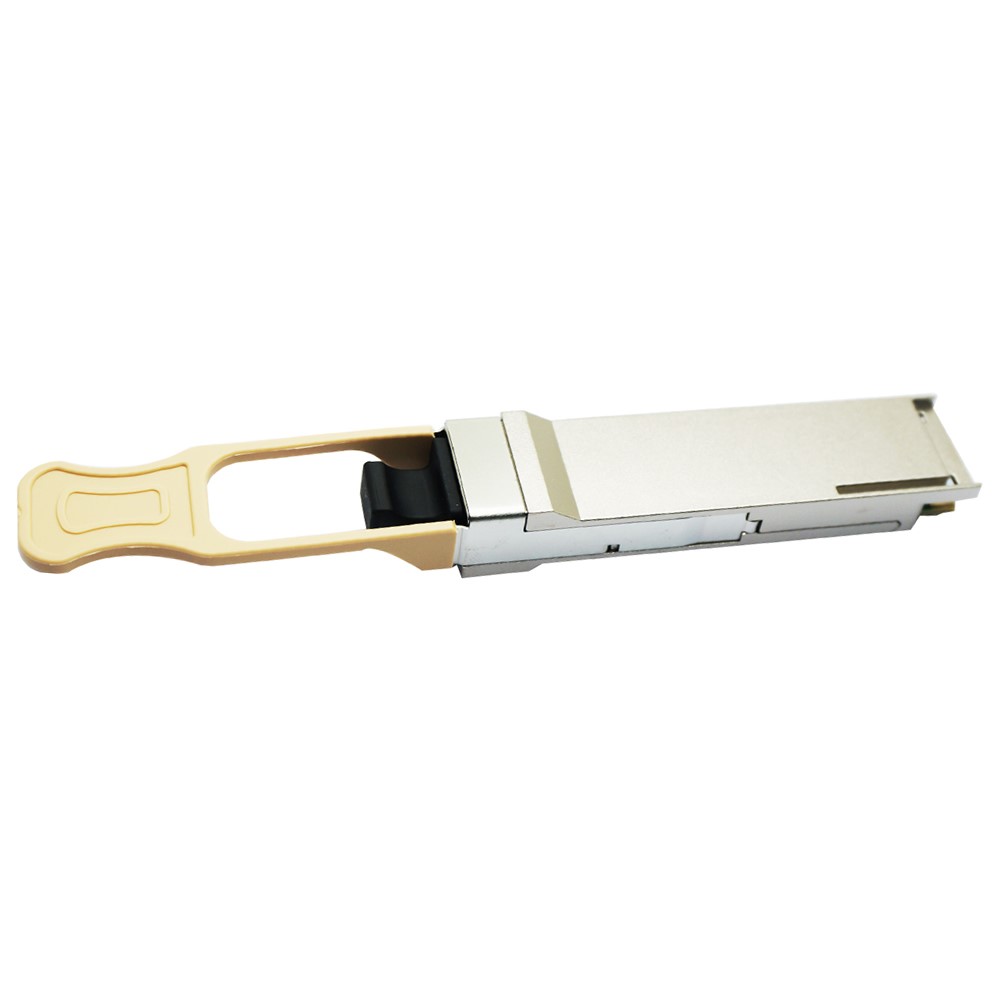

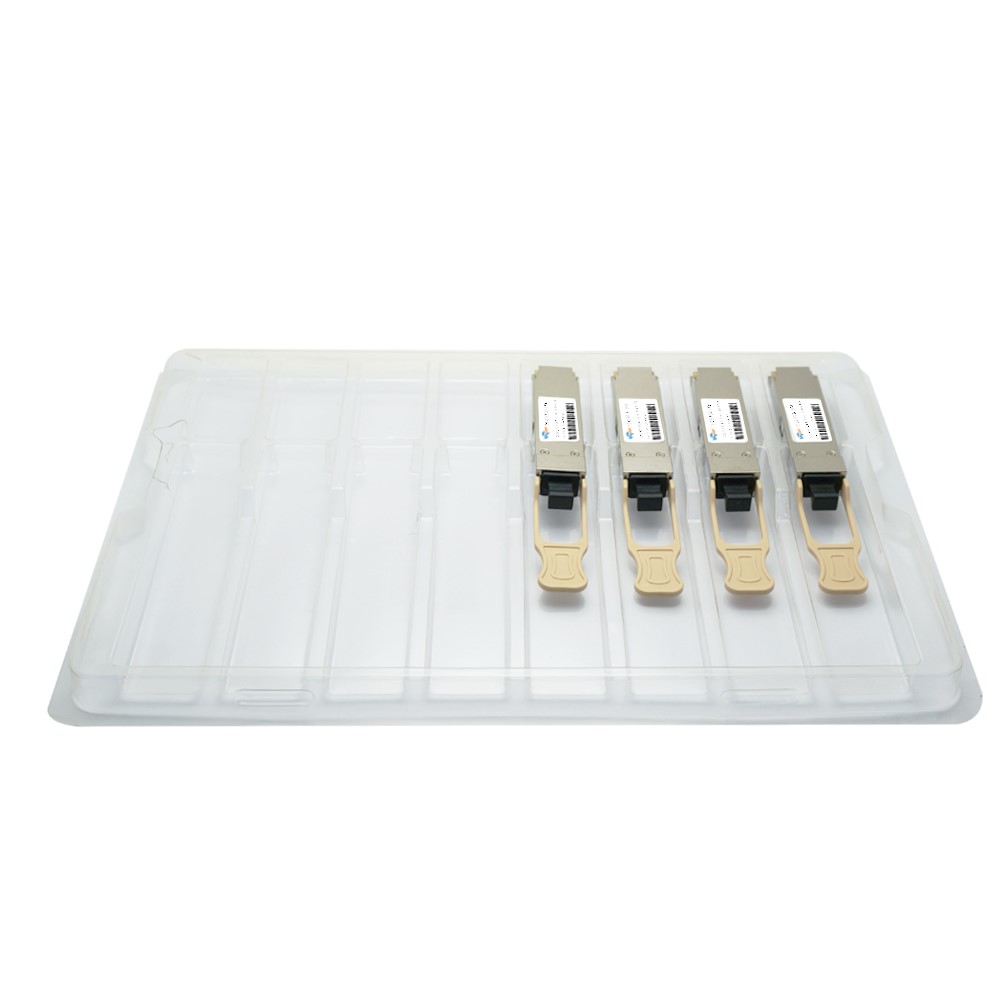

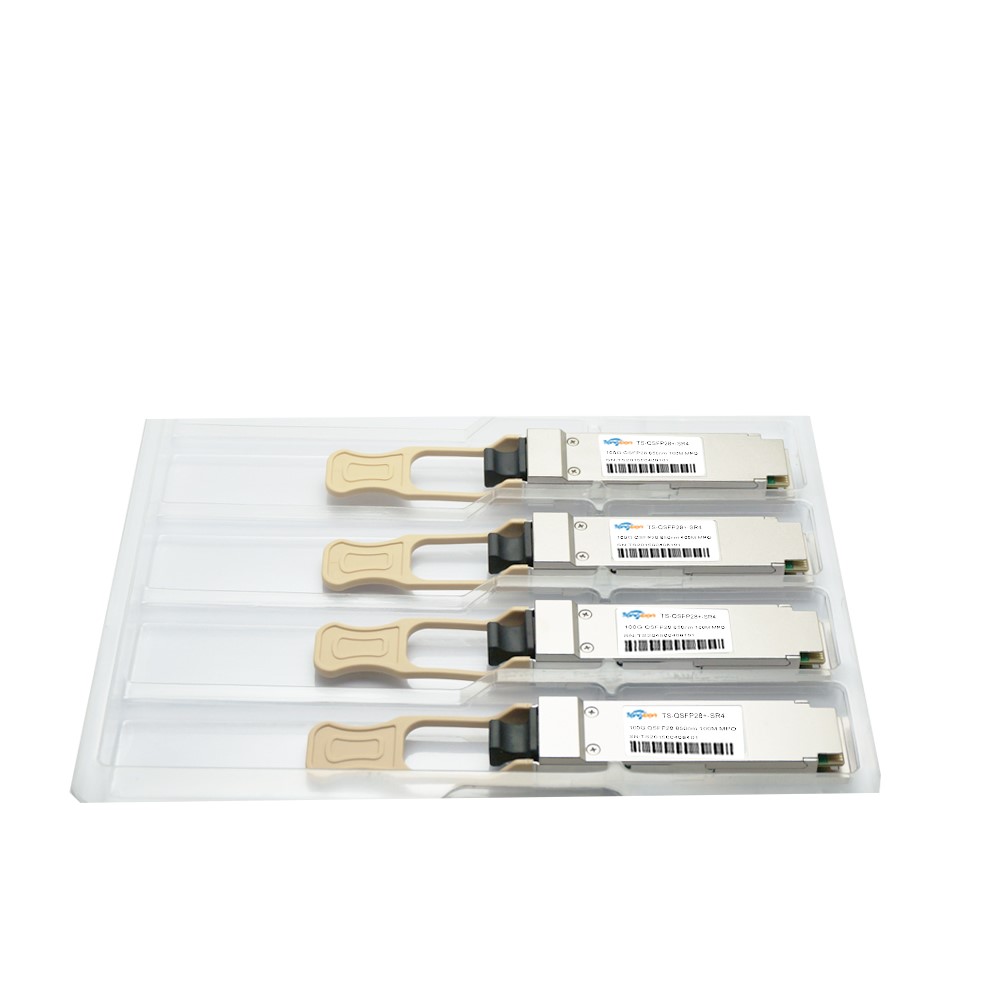

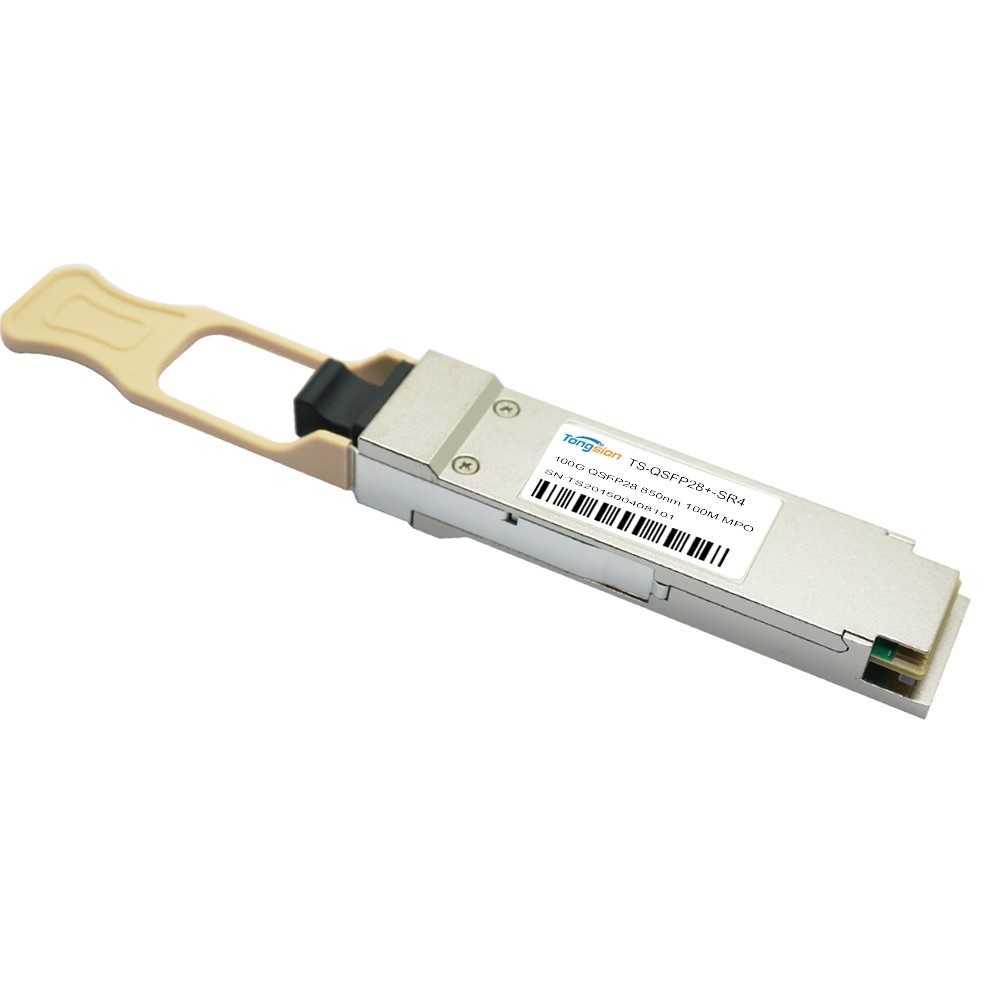

Image du produit
